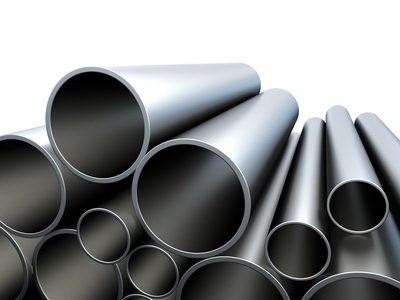

Труба круглая металлическая



ТРУБА

  типичное изделие металлопроката на основе  круглого полого профиля.

---





Производится труба только в заводских условиях, для изготовления труб используют металлические сплавы и металлы, органические материлы, керамика, стекло, бетон и асбест, дерево и т.д..

Применение труб достаточно разнообразно:

траспортировка нефти, газа

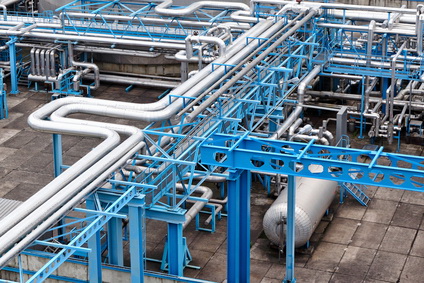

трубопроводные системы

изоляция трубопроводных систем

металлические трубы используют в изготовлении заборов, под заливку бетона и т.д.

Виды металлических труб

---



• Труба электросварная стальная—  сварные трубы чёрные (без чинка) и оцинкованные. Область применения - газо-,водопроводные системы, отопление. Длина таких труб колеблется от 0,5 м  и до 12 метров.
• Труба бесшовная стальная — Стальная труба, у которой отсутствует сварной шов. Изготавливается такая труба методом прокатки или ковки, или пресса. Массу1 метра погонного трубы можно высчитать по этой формуле:
• М=0,02466хS(Д-S), где «Д»- наружный диаметр, а «S»- толщина трубы .



Классы стальных (металлических) труб

---



Водогазопроводная труба (ВГП): ГОСТ 3262 и Труба водогазопроводная оцинкованная по ГОСТу 3262

Электросварная труба: ГОСТ 10705, 10704 и Трубы электросварные оцинкованные по ГОСТу 10705, 10704

Труба с большим диаметром: Магистральная труба по ГОСТу 20295 и Труба эл/св ГОСТу 10706

Бесшовная труба: Горячедеформированная труба по ГОСТу 8731, 8732 и Холоднодеформированная по ГОСТу 8731, 8734

В строительстве широко применяются круглые трубы. Они используются для прокладки коммуникаций, для водоснабжения и газоснабжения промышленных сооружений и жилых домов, применяют в строительстве нефтепроводов, газопроводов и т.п.

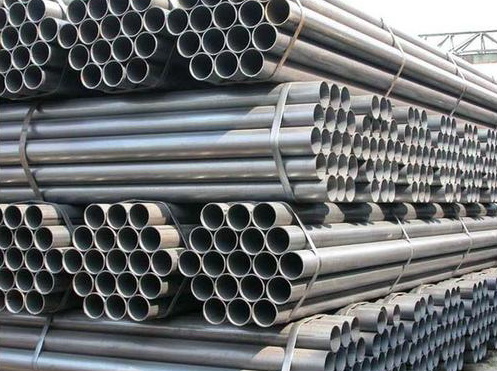

Трубы круглые стальные – это продукт трубного металлопроката. Круглая труба стальная прочна, долговечна, многофункциональна. Разделяют такие виды труб круглых стальных:
Бесшовные трубы производятся способом ковки, волочения, прессовки или проката с диаметром 3,5 мм - 325 мм. От способа придания формы трубе и температурного режима до или после рекристаллизации разделяют на горячедеформированные, теплодеформированные и холоднодеформированные. Бесшовные трубы применяются в различных отраслях промышленности: трубопроводы, буровые установки, узлы и детали машин и автомобилей и т.п. При производстве электроосветительной фурнитуры применяются трубы малого диаметра, которые пластичны.

Сварные трубы производятся из проката листового или из штрипсов с помощью сварки параллельного оси трубы стыка диаметром 3 мм - 325 мм. Сварка применяется печная, спиралешовная, паяная или электросварка. Трубы сварные бывают обтачные, полированные, шлифованные. Возможно неметаллическое покрытие внутри или снаружи трубы, которое увеличивает срок эксплуатации труб.

Водо- газопроводные трубы производятся из оцинкованной стали, что обуславливает их широкое применение для газопроводов, водопроводов, коммуникаций, проводимых к сооружениям и непосредственно в помещения, для систем отопления. Такие трубы производятся из углеродистой или низкоуглеродистой стали. Оцинкование значительно увеличивает срок эксплуатации придавая трубам антикоррозивных свойств.
Классы труб круглых стальных:
1 класс: Простые железные трубы. Применение: ограждения, опоры, точки локальной подачи газа и жидких веществ.
2 класс: Стальные трубы для применения в газопроводах, водопроводах, нефтепроводах с низким или высоким давлением
3 класс: Стальные круглые трубы с высокой степенью прочности, температурной стойкости и стойкости к высокому давлению. Трубы востребованы в пищевой, химической, нефтедобывающей и ядерной промышленностях.
4 класс: Стальные круглые трубы, применяемые при бурении скважин, в обсадке.
5 класс: Стальные круглые трубы, применяемые в машиностроении, в производстве мебели.
6 класс: Стальные круглые трубы, применяемые для производства валов, поршней и других деталей и систем в производстве машин.

Таблица. Стальная водо-газопроводная труба,  её сортамент, масса и размер

dy, мм	dH, мм	легких			обыкновенных			усиленных
		S, мм	Масса 1 м, кг	Nt, м	S, мм	Масса 1 м, кг	Nt, м	S, мм	Масса 1 м, кг	Nt, м
6	10,2	1,8	0,3729	2682	2	0,4044	2473	2,5	0,4747	2106
8	13,5	2	0,5672	1763	2,2	0,6131	1631	2,8	0,7389	1353
10	17	2	0,7398	1352	2,2	0,8030	1245	2,8	0,9805	1020
15	21,3	2,35	1,098	910,5	-	-	-	-	-	-
15	21,3	2,5	1,159	862,7	2,8	1,277	782	3,2	1,428	700,1
20	26,8	2,35	1,417	705,7	-	-	-	-	-	-
20	26,8	2,5	1,498	667,5	2,8	1,657	603,4	3,2	1,862	536,9
25	33,5	2,8	2,120	471,7	3,2	2,391	418,2	4,0	2,910	343,6
32	42,3	2,8	2,728	366,6	3,2	3,086	324,1	4,0	3,778	264,7
40	48	3	3,329	300,4	3,5	3,841	260,3	4,0	4,340	230,4
50	60	3	4,217	237,1	3,5	4,877	205,1	4,5	6,159	162,4
65	75,5	3,2	5,706	175,3	4	7,053	-141,8	4,5	7,879	126,9
80	88,5	3,5	7,337	136,3	4	8,336	120,0	4,5	9,322	107,3
90	101,3	3,5	8,442	118,5	4	9,598	104,2	4,5	10,74	93,09
100	114	4	10,85	92,16	4,5	12,15	82,29	5,0	13,44	74,41)
125	140	4	13,42	74,54	4,5	15,04	66,50	5,5	18,24	54.81
150	165	4	15,88	62,96	4,5	17,81	56,14	5,5	21,63	46.22
